手持加固工業平板在鐵軌軌道檢測小車上的應用

   軌道檢測小車簡稱為軌檢車。專門用于檢測軌道的幾何狀態和不平順狀況，以便及時采取補修措施，保障鐵路車輛正常行車。軌檢車是檢測軌道狀態，保障軌道正常使用的重要工具。21世紀的今天，隨著新工業革命正在發展蔓延，鐵路投資持續高位運行，軌道交通尤其是城市軌道交通加速發展。隨著科技創新速度加快以及對智能化、節能環保的要求提高，我國大力推動制造業發展，并在《中國制造2025》中將先進軌道交通裝備列為10大重點發展領域之一，我國軌道交通產業正朝著應用制式多樣化、智能制造深入推進、無人駕駛技術逐步成熟和新型材料擴大應用等方向發展。軌道交通建設迎來井噴式發展。如何對鐵軌軌道的安全性進行檢查，搭載手持加固工業平板鐵軌軌道檢測小車應運而生。

   在高速運行的鐵軌上如何保證軌道的平穩與安全？軌道檢測小車很好的解決問題，軌道小車可以檢測軌道尺寸和不平順的病害，為軌道質量做出評定，不過對于具體的問題比如枕木腐朽、扣件松動等軌道部件的損壞，還要進行人工實地檢查，避免出現不良事故。在安全運行方面，軌道檢測小車設計了加裝了緊急停止按鈕，車體兩端設計了聲光報警裝置。制動系統采用機械式制動，具有失電自動制動功能，可以在手動釋放剎車，保證人可以推動平車運行。該種軌道檢測小車具有結構簡單、使用方便、承載能力大、不怕臟不怕砸、維護容易、使用壽命長等特點。

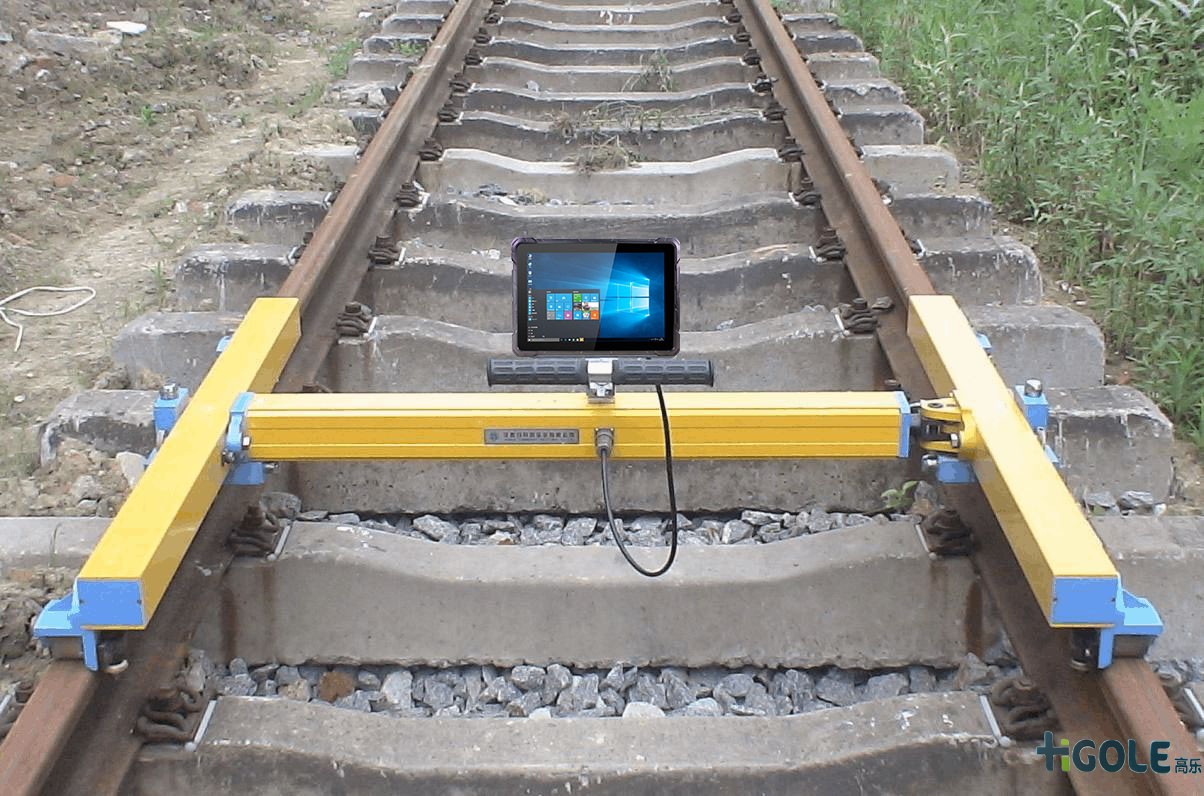

   軌道檢測小車其包括底架、車輪、測量裝置、提升裝置、鎖定裝置和牽引裝置；兩個車輪分別安裝于所述底架的左、右兩側，并與底架連接，用于在軌道檢測小車放下時將小車支撐于鋼軌上，并讓軌道檢測小車能夠在鋼軌上移動作業；兩個測量裝置分別安裝在左、右鋼軌正上方并固定于底架上，用于通過非接觸式檢測方式在線檢測鋼軌的軌道廓形及波磨；提升裝置用于將底架提起至軌道上方預定高度或?qū)⒌准芊畔轮龄撥壣希绘i定裝置用于在底架被提起至軌道上方預定高度時將底架鎖定；牽引裝置安裝于底架前側并與底架固定連接，用于牽引放下至鋼軌上的軌道檢測小車隨鋼軌修復車輛移動。

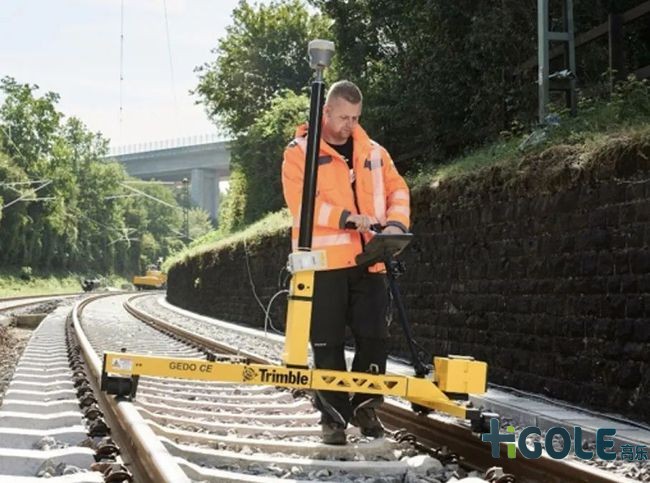

   在實際應用中，軌道檢測小車采用基于絕對控制的相對測量原理，將絕對測量和相對測量完美結合在一起，更加高效的利用測量裝置，可以在保證精度的前提下，極大提高測量效率。由加固工業平板電腦的數據采集功能和測量小車上的平板電腦搭載的衛星定位系統組成，數據采集小車除了集成了里程、超高和軌距傳感器還安裝了控制點測量儀，可以測量軌道到控制點的橫距和垂距。衛星發射小車上安裝一臺具有目標自動跟蹤功能的全站儀，全站儀使用自動調平基座，不需手動調平，可節省大量時間。兩個小車之間使用無線通訊裝置進行通訊。

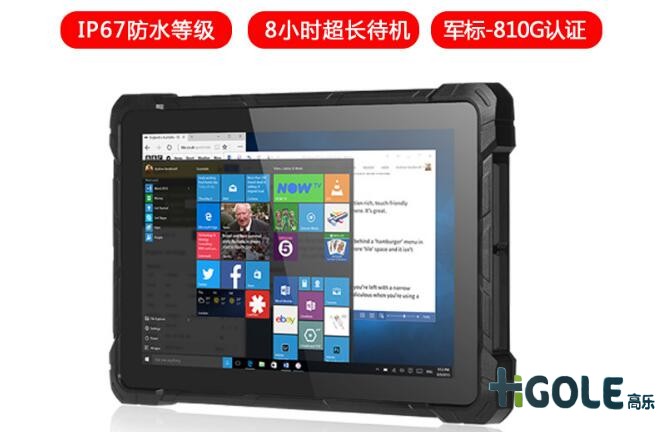

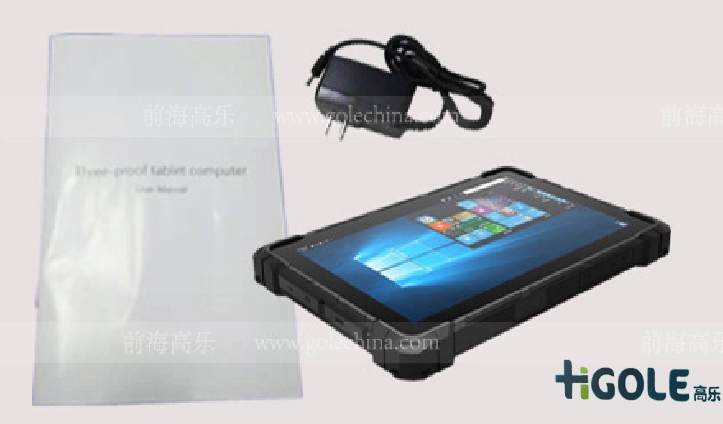

   前海高樂手持加固工業平板電腦搭載N4205高性能CPU，支持軌道小推車在鐵軌測量與診斷中快速有效的進行數據上傳和分析，GPS定位系統支持精確搗固法，可以輸出每個軌枕的起撥道量，與傳統方法相隔5m或10米采集一個點，兩個之間采用線性內插不能反映軌道真正的變化，在這種大機自動化加固平板電腦的小推車作業情況下，實現“人機網”有效結合，提高作業效率。系統相對精度高，對保證軌道的平順性非常有幫助，軌道小推車準確查找出需要進行維修的里程點，靈活有效地測量當前軌道線型和幾何參數，并與標準設計進行比較，自動生成校正數據列表。對于有砟軌道搗固車可根據生成的數據報表自動進行搗固施工。
